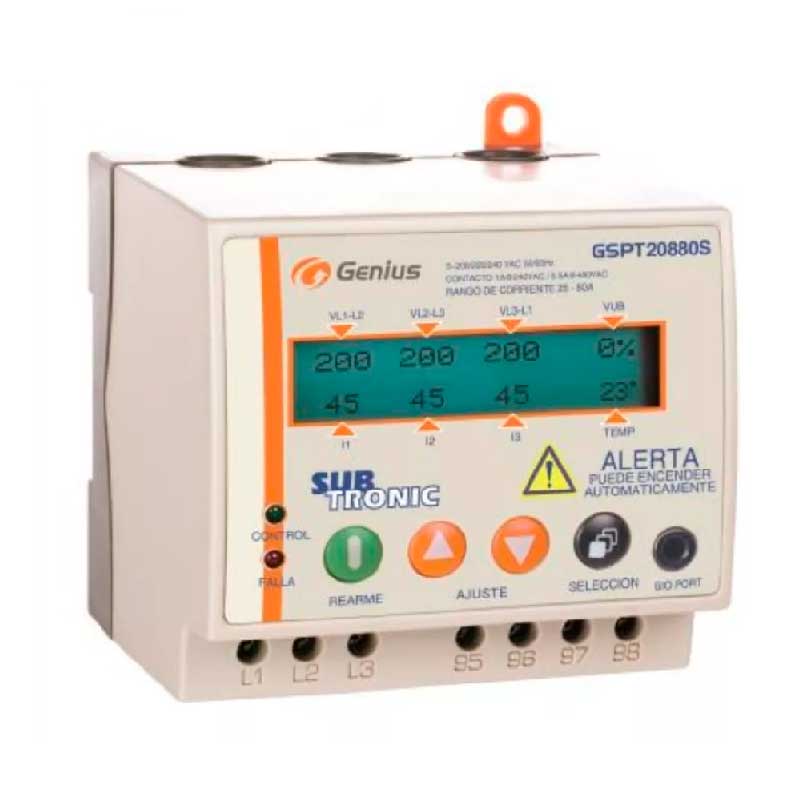

Rele De Voltaje 25 – 80Amp Exceline GSPT20880SS

Rele de proteccion total para bombas sumergibles GSPT 208/220VAC 25-80 Amp, , Rele Trifasico de Protección para Bombas en General
GSPT
CARACTERiSTICAS
Protección Trifasica Total para Motores, a base de Microcontrolador.
Protección contra Sobrecarga, Subcarga, Sobre Voltaje/Bajo Voltaje, Desbalance, Perdida de Fase, Fase Invertida, Rotor Bloqueado, Temperatura, Variación de Frecuencia y Arranques Continuos.
Algoritmo sofisticado para protección basado en Imagen Termica.
Memoria Termica.
Parametros de Protección y Temporizado Totalmente Ajustables.
Pantalla LCD.
Selección de Modo de rearme Automatico o Manual.
Puerto de Comunicación con: Reporte de Corriente y Voltaje, Reporte de PF/KVA/KWH/KW y Frecuencia, Reporte de Valores de Ajuste, Reporte de Tiempo acumulado de Trabajo del Motor, Reporte de Modo de Encendido, Reporte de Últimas 80 Fallas, Reporte de Frecuencia de Red, Tiempo de Apagado del Equipo, Reinicio de Valores por Defecto, Arranque Forzado, Reporte de Temperatura del Motor, Encendido/Apagado Remoto.
Montaje en Superficie y Riel simetrico DIN.

ESPECIFICACIONES
Alimentación trifasica, conexión de 3 hilos (delta), 50/60 Hz.
Bajo Voltaje -20% a -5% Voltaje Nominal.
Sobre Voltaje 5% a 20% Voltaje Nominal.
Desbalance de Voltaje 2% a 10% Voltaje Nominal.
Variación de Frecuencia: ± 2% a ± 10% Frecuencia Nominal.
Corriente Nominal 1-4A, 3,5-12,5A, 10-32, 25-80A
Desbalance de Corriente CUB>48%.
Clase Termica IEC 60255-8, Clase 10 fija.
Tiempo de reconexión por Sobrecarga 10 a 60 min.
Detección de Subcarga Ajustable por I Nominal.
Temporizado a la Desconexión por fallas de Voltaje 1 a 30 s.
Temporizado a la Desconexión por Subcarga 5 a 600 s.
Temporizado a la Conexión por Subcarga 2 a 500 min.
Temporizado a la Conexión 0 a 600 s.
Modo de Rearme Automatico o Manual.
Capacidad de los Contactos DPST 1A @ 240V~ / 0,5A @ 480V~ (*).
Capacidad de los Contactos SPDT 3A @ 240V~ / 1,5A @ 480V~.
Material de la Carcasa Polimeros: LEXAN, ABS, VYDYNE.
Protocolo de Comunicación MODBUS RTU 9600 Baudios. (Conexión mediante accesorios GIO-Link suministrables por separado)
Estandares Aplicados UL, IEC, IEEE, NEMA y NOM.

ESTaNDARES
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-13
IEC 61000-4-14
IEC 61000-4-27
IEC 61000-4-28
IEC 60255-5
IEC 60255-21-1
UL 94
UL 508
IEC 61010-1
IEC 60255-6
IEC 60255-8
IEC 60529
IEC 60947-1
IEC 60947-5-1
IEEE C37.112-1996
NOM-003-SCFI-2000

APLICACIONES
Sistemas de Bombas de Agua Sumergibles.
Bombas centrifugas.

CÓMO ORDENAR Genius SUBTRONIC GSPT

GSPT _ _ _ _ _ S

Voltaje
208 – 208/220 V~
480 – 440/480 V~

Corriente
04 – 1-4 A
12 – 3,5-12, 5 A
32 – 10-32 A
80 – 25-80 A
